Aplicação principal

Sistemas de acionamento de frequência variável: talhas, bombas, ventiladores, etc.

Energia CA: energia eólica, UPS, etc.

Funcionalidades

A função do filtro de onda senoidal é converter a saída de onda PWM pela frequência variável em uma onda senoidal. Quando a tensão do motor é de 50 Hz, o coeficiente de distorção do filtro de onda senoidal é de cerca de 5% (após algumas marcas de inversores serem aplicadas, a taxa de distorção será maior do que esses dados).
Suas principais funções incluem dois aspectos:
1. Ajuste a saída da forma de onda pelo inversor.
A saída da forma de onda pelo inversor é uma onda PWM, que é uma forma de onda entre uma onda quadrada e uma onda senoidal. Após adicionar um filtro de onda senoidal, a onda PWM será transformada em uma forma de onda que é mais parecida com uma onda senoidal;
2. Realize a transmissão de longa distância do conversor de frequência. Em geral, se a distância entre o conversor de frequência doméstico e a carga exceder 50 metros, um reator deve ser adicionado. Se houver um requisito para a forma de onda de saída do conversor de frequência, um filtro de onda senoidal deve ser adicionado; para conversores de frequência importados, geralmente Em alguns casos, se a distância (o comprimento da conexão) exceder 100 metros, ele será adicionado.

Características do produto

1. Prolongue a vida útil do motor

2. Proteja o isolamento do motor

3. Reduza a corrente do rolamento do motor

4. Aumente a distância de transmissão

5. Melhore a confiabilidade do sistema

6. Após a aplicação do filtro, o motor comum pode substituir o motor de frequência variável

7. Bom efeito de supressão de interferência eletromagnética

8. Como a saída do inversor contém harmônicas de alta frequência, a perda do cabo de alimentação e do motor é aumentada; ao mesmo tempo, o dv/dt extremamente alto causará interferência de radiação de vários MHz; se o motor precisar de transmissão de longo prazo (o cabo do motor excede 50 metros), devido à superposição da tensão do terminal do motor causada pela reflexão da onda viajante, o isolamento do motor será danificado e até mesmo o cabo irá estourar.

9. Para corrente harmônica, o componente harmônico pode ser reduzido, mas não completamente eliminado, alterando o método de modulação. Para a interferência de radiofrequência causada por dv/dt, um filtro eletromagnético dv/dt pode ser adicionado, mas ele só é eficaz para um certo comprimento de cabo, não sendo adequado para qualquer comprimento de cabo.

10. Um método eficaz que pode resolver os problemas acima ao mesmo tempo é instalar um filtro de onda senoidal no lado de saída do inversor para filtrar a onda de modulação SPWM em uma forma de onda de tensão aproximadamente senoidal.

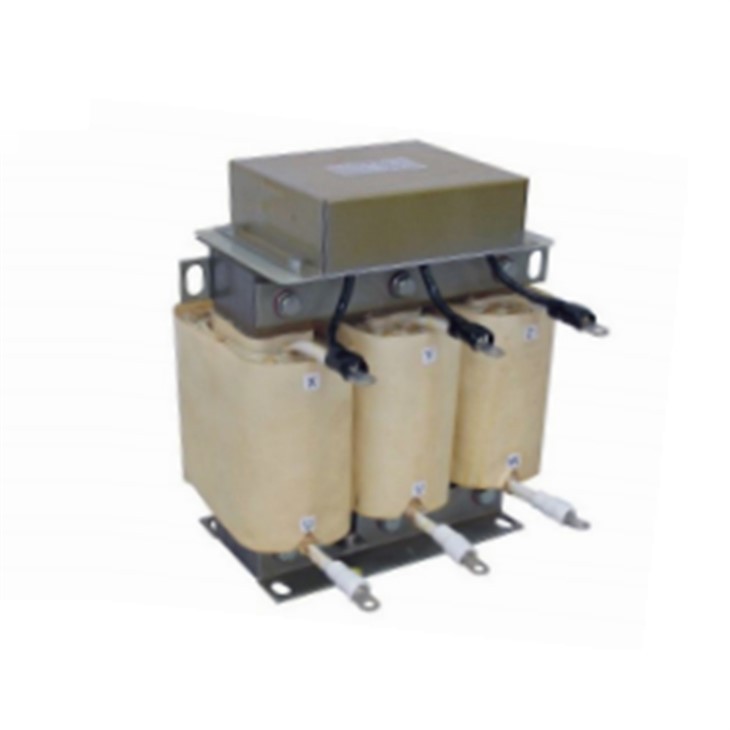

O filtro de onda senoidal consiste em um reator de fase de alta frequência, um loop RC, composto de reatores de modo comum. Ele pode efetivamente suprimir a perda de alta frequência e a interferência de radiofrequência dv/dt, e estender o cabo entre o motor e o inversor para 500 metros, ou até 3 quilômetros.
